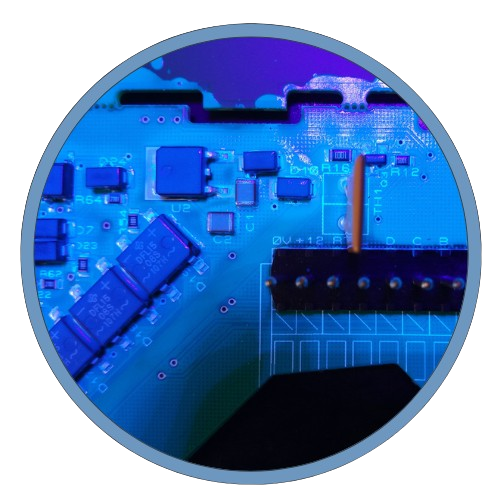

Pourquoi faire le vernissage de carte électronique ?
Le vernissage des cartes électroniques sert à protéger la carte électronique. Le vernissage protège les cartes électroniques contre les poussières, l'humidité, des produits chimiques mais aussi des températures extrêmes afin d'éviter la moisissure, les pannes...
- Protection contre l’humidité et la corrosion : Le vernissage crée une barrière protectrice qui empêche l'humidité, les poussières et les contaminants d'entrer en contact avec les circuits imprimés. Cela permet de prévenir la corrosion, l'oxydation et autres dégradations dues à l'exposition à des environnements humides ou salins.
- Isolation électrique : Un vernis de protection permet également d'isoler électriquement les composants, réduisant ainsi les risques de courts-circuits ou de décharges électriques indésirables, surtout dans des applications où la sécurité est primordiale.
- Résistance mécanique et thermique Le vernis renforce la résistance mécanique des cartes électroniques face aux vibrations, chocs ou autres contraintes physiques. De plus, il améliore leur capacité à supporter des températures extrêmes, garantissant ainsi leur bon fonctionnement dans des conditions difficiles.
- Durabilité accrue Grâce au vernissage, les cartes électroniques bénéficient d'une longévité plus grande. Elles sont protégées contre l'usure liée au temps, offrant ainsi une fiabilité prolongée des équipements.
Techniques de vernissage de cartes électroniques
Plusieurs modes d'application de vernissage sont utilisées :
- Le trempage : cela consistent l'immersion de la carte, cette méthode est très restrictive dès lors qu'il y a des connecteurs, leds...
- Le dépôt manuel : le dépôt se fait au pinceau, peu de répétabilité et des épaisseurs non constantes.
- Le vernissage par pulvérisation : la méthode de vernissage par pulvérisation est généralement appliquée à la main. Cette technique est idéale pour des retouches, la réparation ou encore pour les projets à petite échelle.

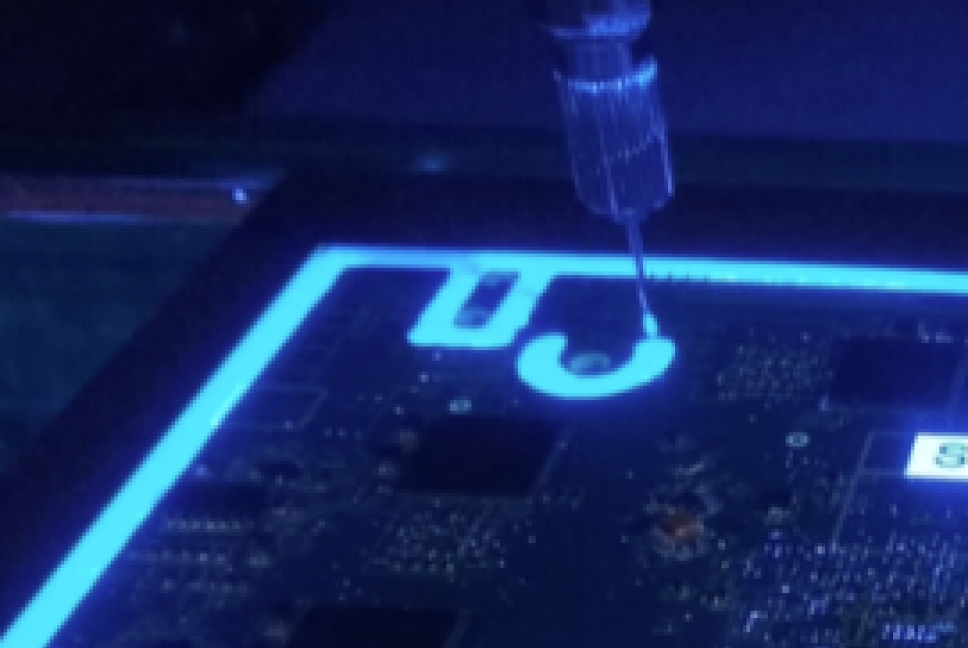

- Le vernissage sélectif : pour cette technique, il faudra sélectionner la partie de la carte électronique où il faudra appliquer le vernis. Cette méthode est généralement appliquée par une machine, qui permet d'appliquer une couche de vernis uniforme, à l'épaisseur souhaitée...
- Le vernissage sélectif en phase gel et liquide comme nous le réalisons actuellement chez Soudotique.
Vernir les cartes électroniques requiert d'avoir des équipements adaptés. Pour les vernissages sélectifs, l'utilisation d'un robot est primordiale.

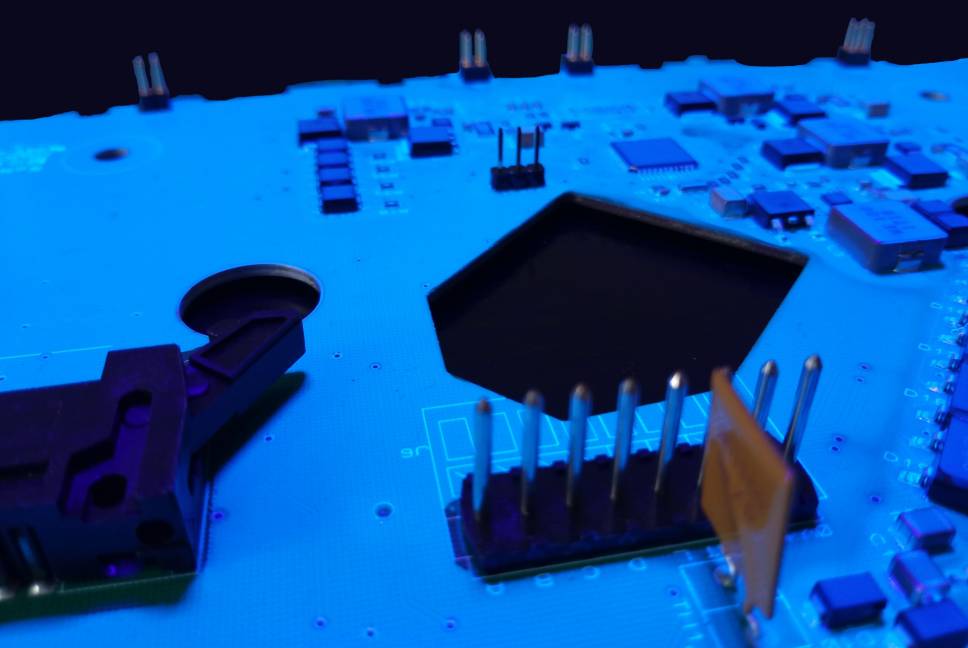

Prototype & série
Afin de vous accompagner dans votre développement, nous vous guidons du routage, à la réalisation de quelques pièces de validation jusqu’à la série.
